一、制造企業非標圖紙管理的核心挑戰

非標圖紙是制造企業針對定制化產品、特殊工藝或設備改造生成的技術文件，具有個性化強、版本迭代頻繁、關聯環節多等特點，其管理過程普遍面臨四大痛點：

（一）版本管理混亂，易引發生產錯配

非標產品需求變更頻繁，導致圖紙版本迭代快，傳統人工管理模式下，易出現“一圖多版”“舊版未廢”等問題。例如，設計部門更新圖紙后，車間、采購等部門未及時獲取新版文件，仍依據舊版生產或采購，造成零部件報廢率上升，據行業數據統計，此類問題導致的生產損失占非標產品成本的8%-15%。

（二）跨部門協同滯后，延長研發生產周期

非標圖紙需經設計、工藝、審核、生產、采購等多環節流轉，傳統線下傳遞或簡單文檔共享模式下，協同效率低。如設計圖紙需工藝部門確認工藝可行性時，因溝通延遲或信息遺漏，平均審核周期延長3-5個工作日，直接影響產品交付進度。

（三）安全管控不足，存在數據泄露風險

非標圖紙包含企業核心技術參數，是知識產權的重要載體。傳統管理中，圖紙存儲于本地服務器或共享文件夾，缺乏分級權限管控，易出現未授權查看、拷貝或篡改，部分企業曾因圖紙泄露導致核心技術被仿制，造成百萬級經濟損失。

（四）追溯體系缺失，問題定位效率低

當非標產品出現質量問題時，需追溯對應圖紙的設計人員、審批記錄、修改歷史及關聯生產環節，但傳統管理模式下，圖紙與生產數據脫節，追溯過程需人工翻閱紙質檔案或多個系統，平均定位時間超過48小時，無法快速排查問題根源。

二、三品圖紙管理系統的解決方案設計

三品圖紙管理系統針對非標圖紙?zhí)匦裕浴叭芷诠芸亍⒖绮块T協同、安全防護、可追溯”為核心目標，構建分層架構與模塊化功能，實現非標圖紙的系統化管理。

（一）系統架構：分層設計保障穩定性與擴展性

系統采用“客戶端-應用服務端-數據層”三層架構：

客戶端層：支持PC端、移動端（Android/iOS）及車間終端接入，滿足設計人員在線編輯、車間人員現場查看等場景；

應用服務端：包含業務邏輯模塊、工作流引擎、權限管理引擎，負責圖紙流轉、審批控制與業務規則執行；

數據層：采用分布式數據庫存儲圖紙文件與關聯數據，通過數據備份與容災機制保障數據安全性，支持TB級圖紙數據存儲。

（二）核心功能模塊：針對性解決管理痛點

1.圖紙入庫與智能分類

三品圖紙管理系統支持DWG、PDF、STEP等主流非標圖紙格式導入，采用“自定義編碼規則+屬性標簽”實現結構化管理。編碼規則可按企業需求配置，例如“項目編號-產品類別-非標序號-版本號”（如PROJ-202501-PT001-V1.0），屬性標簽包含設計日期、對應產品型號、工藝要求等信息，入庫時系統自動校驗編碼唯一性，避免重復存儲，同時支持按編碼、屬性快速檢索，檢索響應時間≤1秒。

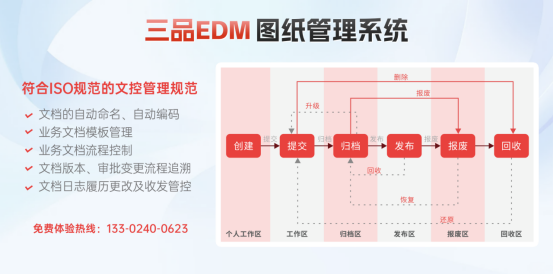

2.全生命周期版本控制

采用“檢入/檢出”機制實現版本管控：設計人員檢出圖紙時，系統自動鎖定文件，防止多人同時修改；檢入時，需填寫修改原因、修改內容等信息，系統自動生成新版本號，并保留歷史版本。此外，系統支持版本對比功能，通過高亮顯示修改區域（，輔助審核人員快速確認修改合理性，歷史版本可隨時回溯，滿足“可追溯、可回退”需求。

3.跨部門協同管理

基于工作流引擎實現圖紙流轉自動化：企業可自定義審批流程，每個節點設置處理時限，超時自動向責任人推送提醒；審批通過后，系統實時將圖紙同步至生產、采購等關聯部門，支持在線批注與意見反饋，消除信息傳遞延遲。

4.分級安全管控

采用基于角色的訪問控制模型，將權限細分為“查看、編輯、審批、導出、刪除”等層級，按部門與崗位分配角色（如車間操作員僅擁有“查看”權限，設計人員擁有“編輯+查看”權限）；圖紙文件采用AES-256加密算法，在傳輸與存儲過程中全程加密，同時支持水印功能（如添加“僅限內部使用-用戶名-日期”），防止截屏或拍照泄露；系統記錄所有操作日志，日志保留時間≥3年，滿足合規審計需求。

5.全鏈路追溯

三品圖紙管理系統建立圖紙與生產數據的關聯機制：圖紙發布后，自動關聯對應BOM清單、生產訂單號、質量檢測記錄；當產品出現質量問題時，輸入產品編號即可追溯至對應圖紙版本、設計人員、審批節點、生產時的圖紙狀態，同時查看該版本圖紙的所有修改歷史，定位問題根源的時間縮短至1小時內，大幅提升問題處理效率。

（三）關鍵技術支撐

云計算技術：采用混合云架構，核心圖紙數據存儲于企業私有云，保障數據安全；分支機構或異地協同人員通過公有云訪問，支持多工廠分布式管理，滿足跨地域協同需求。

高效數據庫技術：采用MySQL集群，通過分表分庫與索引優化，提升大規模圖紙數據的讀寫效率，支持每秒100+次并發訪問，避免系統卡頓。

開放API接口：可與ERP（如SAP、用友）、MES等系統無縫集成，實現圖紙數據與生產計劃、物料采購數據的自動同步，消除信息孤島。

三、系統實施效果與應用價值

（一）實施效果

某重型機械制造企業應用三品圖紙管理系統后，關鍵指標顯著優化：

研發周期：非標產品研發周期縮短25%，圖紙審批時間從平均5天降至1.5天；

生產效率：因圖紙版本錯誤導致的零部件報廢率從12%降至1.5%；

安全風險：未發生一起圖紙泄露事件，操作日志審計通過率100%；

追溯效率：質量問題定位時間從48小時降至40分鐘。

（二）應用價值

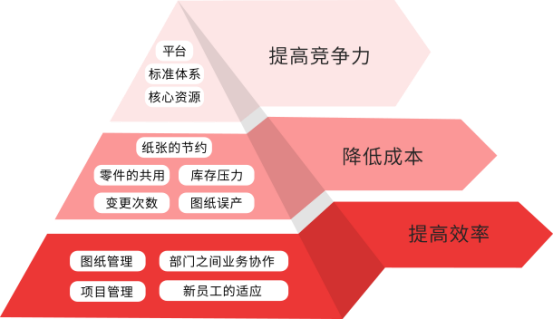

降本增效：減少版本錯誤導致的物料浪費，降低人工協同的溝通成本，同時縮短研發與生產周期，加快產品交付速度；

合規保障：滿足ISO9001、知識產權保護等法規要求，規避因圖紙管理不合規引發的風險；

決策支持：系統可統計圖紙修改頻率、審批效率、部門協同耗時等數據，生成可視化報表，為企業優化研發流程、調整崗位權責提供數據支撐。
