圖紙管理軟件如何實現集中化管理圖紙?圖紙管理軟件管理機制分析
發布時間:2025-09-28 點擊:1次
摘要
針對傳統圖紙管理中分散存儲、版本混亂、權限失控等痛點,圖紙管理軟件通過構建統一數據中樞、實施全生命周期管控、建立多維安全體系實現集中化管理。本文結合圖紙管理軟件系統實踐,從存儲架構、版本控制、流程管控、系統集成四個維度解析技術實現路徑,通過行業案例驗證集中管理在效率提升與風險防控中的核心價值。

一、前言
在制造、建筑、電子等領域,圖紙作為核心技術載體,其管理效率直接影響研發周期與生產質量。傳統管理模式下,圖紙多以本地文件形式分散存儲,存在版本追溯困難、權限邊界模糊、知識沉淀不足等問題。某汽配企業數據顯示,傳統模式下圖紙查找耗時占設計工時的23%,版本錯誤導致的返工率達17%。圖紙管理軟件通過數字化手段打破信息孤島,實現從創建到廢止的全流程集中管控,成為企業數字化轉型的核心支撐工具。

二、集中管理的核心技術實現路徑

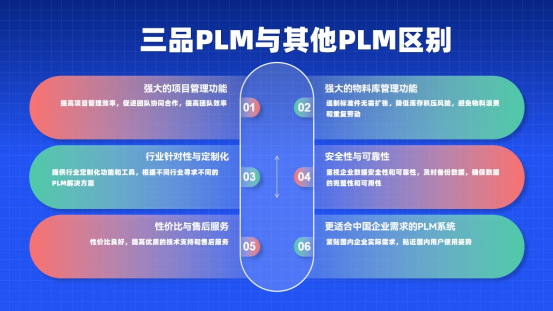

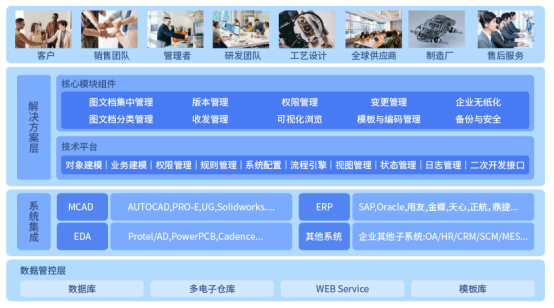

(一)統一數據中樞構建:標準化存儲基礎
圖紙管理軟件通過分布式云存儲或本地服務器集群建立集中數據庫,實現多源圖紙的歸一化管理。系統支持40余種主流格式解析,包括CAD、三維模型)等,通過輕量化引擎實現瀏覽器端直接預覽與測量,無需安裝專業軟件。入庫環節采用標準化編碼規則與模板管理,如三品EDM圖紙管理軟件可設置字段約束關系,確保“一物一碼”,避免重復創建。
(二)全生命周期版本管控:確保數據一致性
版本管理是集中管控的核心環節。圖紙管理軟件系統采用檢入/檢出機制實現協同設計,修改操作自動觸發版本升級,按V1.0、V1.1規則編號,同步記錄修改人、時間及內容。三品圖紙管理軟件通過版本對比功能高亮顯示圖形與參數差異,某機械企業應用后產品合格率從92%提升至98%。
(三)精細化權限與流程管控:平衡安全與效率
系統基于角色-部門-項目三維度配置權限,實現“最小必要訪問”控制。如軍工企業通過三品PDM集成國密算法,限制賬號登錄設備與網絡,操作日志實時留存。審批流程支持自定義模板,三品EDM系統實現無紙化圈紅批閱與電子簽章,將審批周期縮短70%。變更管理模塊形成“申請-評審-執行-發布”閉環,通過該流程將研發效率提升40%。
(四)跨系統集成:打通數據流轉鏈路
圖紙管理軟件通過API接口實現與CAD、ERP、OA系統的深度集成。設計端可直接從系統借用標準物料庫圖紙,東莞道元自動化通過PDM與ERP集成,將BOM管理時間降低70%。移動終端適配實現異地協同,工程師可通過APP完成圖紙查閱與審批。

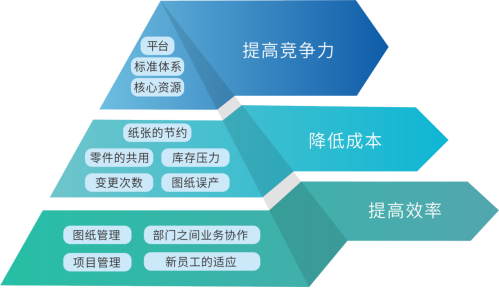

三、實施成效與行業驗證
集中管理模式在多行業呈現顯著效益:效率層面,設計復用率提高使研發周期縮短40%以上,跨部門溝通成本降低75%;成本層面,某家電企業通過歷史數據復用將新產品上市周期縮短30%,打印管理模塊使批量打印效率提升90%;質量層面,統一數據源使質量問題減少60%,BOM準確率提升至99%。

四、結論
