隨著企業信息化的深入，三維CAD在裝備制造企業的產品設計中全面應用，PLM系統成為關鍵管理工具。PLM與三維CAD的緊密集成，對于提升產品設計效率與質量至關重要。

PLM與CAD集成的重要性

隨著企業信息化建設的深入，國內裝備制造企業已全面應用三維產品設計，PLM系統成為產品設計研發的重要管理工具。PLM與三維CAD的集成能夠加快企業產品三維虛擬樣機模型的建立，解決產品設計數據的完整性、正確性及工程化應用問題。

PLM與CAD集成概述

基礎與必要性：

CAD集成是PLM的基礎，也是用好三維CAD的前提。復雜產品的三維模型需要多個設計者協作，網絡環境中建立正確模型困難。PLM統一管理模型間的引用關聯、裝配關系及模型與二維工程圖的對應關系，解決了關聯更新問題。

優勢：

1.加快產品三維虛擬樣機模型的建立。

2.提升設計數據的管理效率和準確性。

PLM與CAD集成要素

前期需求分析：三維CAD種類（一種或多種）；PLM更新與三維CAD模型更改的響應方式和速度；模型信息的提取與瀏覽；二維工程圖信息的集成；版本一致性管理。

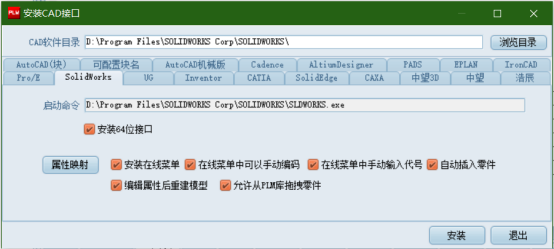

接口與操作：在三維軟件中加菜單欄進行接口命令操作（如檢入/檢出、查詢數據庫）；替換或插入裝配中零部件的接口。

數據正確性保證：同步與協同設計環境下，三品PLM系統確保數據正確性。

PLM與CAD集成實施策略

設計工具與管理平臺：多種設計工具數據需統一管理，共享、借閱、分發、審核需有權限和流程機制約束。

三維軟件選擇：原則上可選擇集成一種或多種，但通常考慮協同設計及應用水平，選擇一種三維設計軟件。

更新策略：三維CAD產品模型變化后PLM自動更新難度大，通常采取修改后重新登入方式。

關鍵功能與應用

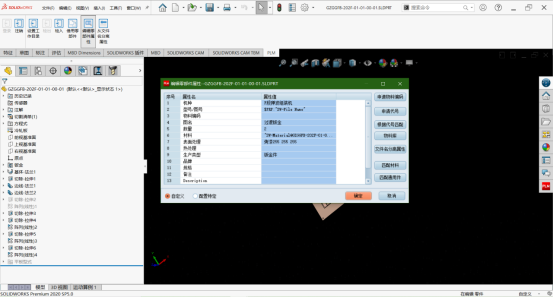

三維產品模型信息提取：根據不同模型類型提取材料、重量、裝配約束等信息。

三維瀏覽功能：支持多種格式文件的瀏覽器，如三品PLM瀏覽器支持400余種格式。

信息集成互動：實現產品結構信息的集成互動、版本一致性等高級集成性能。

結語
