PLM系統怎么搭建BOM？PLM系統中BOM的構建方法與技術實踐
發布時間：2025-09-12 點擊：7次
PLM產品生命周期管理系統作為企業產品數據管理的核心平臺，其核心功能之一是構建和管理BOM物料清單。BOM是產品結構的數字化表達，定義了產品所需的原材料、零部件、子裝配件及相互關系。在PLM系統中搭建BOM需遵循嚴格的技術流程，涉及數據模型設計、結構管理、版本控制及系統集成等多個方面。
一、BOM數據模型的設計基礎
BOM的構建始于數據模型的設計。PLM系統通常采用面向?qū)ο蟮臄?shù)據模型，其中BOM對象包含屬性（如物料編碼、名稱、版本）、關系（如父子層級、替代關系）和行為（如版本變更、有效性管理）。關鍵數據實體包括：
①物料主數據：唯一標識符（ID）、分類、描述、單位等基礎屬性。
②BOM行項：定義父子關系，包含數量、參考指示符等。
③版本與有效性：通過版本號（如A.1、B.2）和生效條件（如日期或序列號范圍）管理變更。
數據模型需支持多類型BOM（如設計BOM、制造BOM）的映射，并通過關系數據庫實現持久化存儲。
二、BOM搭建的技術流程
1. 前期數據準備

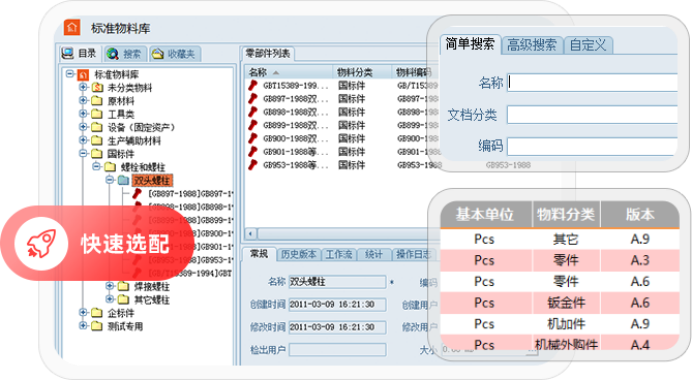

BOM構建需基于標準化物料庫。所有零部件需在PLM系統中注冊為物料對象，并分配唯一編碼。通過PLM的物料管理模塊，導入或創建物料主數據，確保屬性完整性和一致性。
2. BOM結構創建
PLM系統提供圖形化樹狀結構或表格界面用于搭建BOM。操作步驟包括：
①創建根節點（最終產品）。
②逐層添加子節點（零部件或子裝配），并定義數量、單位及類型（如采購件、自制件）。
③建立關聯關系，如“使用”關系（父子層級）或“替代”關系（允許替換的物料）。
技術實現上，系統通過事務邏輯校驗數據的完整性，例如防止循環引用或數量非法值。

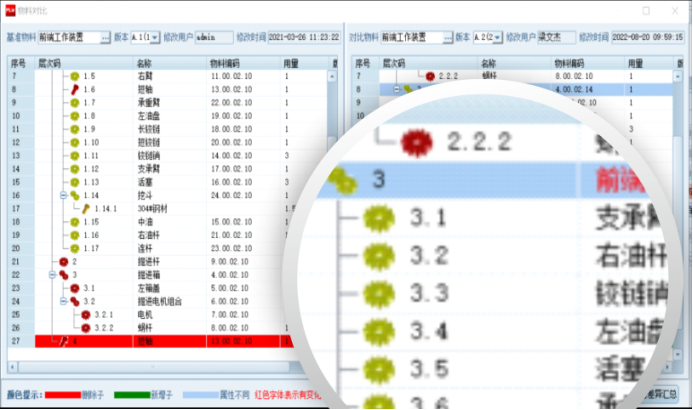

3. 版本與變更控制
BOM需支持版本迭代。PLM系統通過修訂規則管理版本狀態，例如：
①工作版本：處于編輯狀態。
②發布版本：審核通過后凍結。
③作廢版本：被新版本替代。

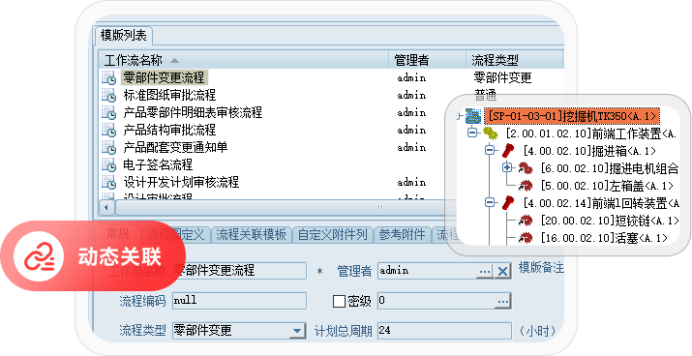

變更過程遵循工程變更請求（ECR）和工程變更訂單（ECO）流程。系統記錄變更歷史，并支持基線管理，便于追溯。
4. 多視圖BOM管理
復雜產品需支持不同視角的BOM。PLM系統通過映射規則實現視圖轉換：
①設計BOM（EBOM）反映工程設計結構，基于CAD裝配關系生成。
②制造BOM（MBOM）包含工藝分工、毛坯料等生產信息。
系統通過結構同步工具或手動配置實現EBOM到MBOM的轉換，例如合并通用件、添加工藝物料。
三、集成與擴展技術
1. 與CAD系統的集成

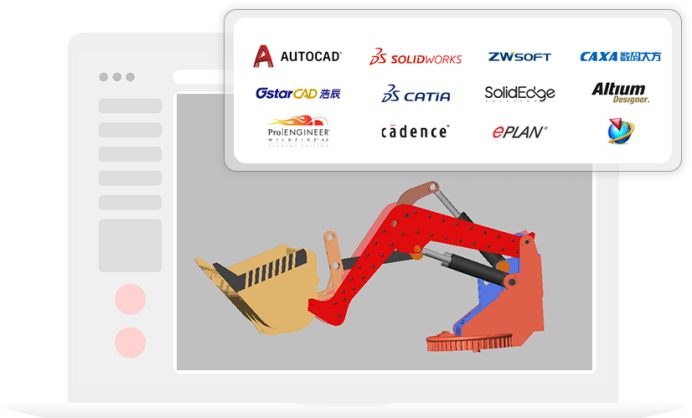

PLM系統通過中間接口與CAD工具集成。利用CAD-BOM提取插件，自動解析裝配體結構并生成EBOM，避免手動輸入錯誤。
2. 與ERP/MES的集成
制造BOM需傳遞至ERP系統用于生產計劃。通過企業服務總線或點對點接口，PLM將MBOM數據同步至ERP，確保物料、工藝路線的的一致性。
3. 自動化與腳本支持
高級PLM系統提供API支持自定義邏輯。例如：
①通過腳本自動校驗BOM層級合理性。
②批量修改物料屬性或結構。
③生成特定格式的BOM報表。
四、實踐中的技術挑戰與解決方案
1. 數據一致性管理
多系統集成中，BOM數據可能因異步更新出現偏差。解決方案包括：
建立主數據管理規范，定義PLM為BOM權威數據源。
采用實時同步接口或定期校驗機制。
2. 大規模BOM性能優化
復雜產品的BOM可能包含數萬行項，導致系統響應緩慢。技術措施包括：
數據庫索引優化，針對頻繁查詢字段（如物料ID）建立索引。
采用懶加載技術，僅展開用戶當前查看的BOM層級。
分布式緩存存儲熱點BOM數據。
3. 合規性與配置管理
復雜行業需滿足合規要求。PLM系統通過條件BOM支持產品配置，基于規則引擎驅動變量選擇，并生成審計日志。
五、總結
在PLM系統中搭建BOM是一項系統工程，需結合數據建模、流程管控和系統集成技術。核心在于構建準確、一致且可追溯的產品結構，并通過自動化工具降低人工干預風險。企業需根據產品復雜度和業務需求，制定相應的BOM管理策略，充分利用PLM系統的技術能力支撐產品創新與生產高效協同。
