解析三品PLM系統與CAD軟件集成應用解決方案及優勢
發布時間：2025-03-26 點擊：5次
隨著科技的飛速發展，中小企業如何積極接納并融入不斷演進的信息技術？尤其在制造業領域，數字化轉型的腳步愈發急促。眾多企業在研發流程中已采納三維產品設計技術，并將產品生命周期管理（PLM）系統作為核心管理工具，以推動創新與效率的雙提升。
在轉型期間，企業常常遭遇以下三大難題：
1.數據兼容性與集成穩定性：PLM系統與三維CAD軟件之間，常因數據格式不兼容、版本更新帶來的變動以及集成接口的復雜性，而導致數據交互不暢。確保這兩者間的數據兼容性和集成穩定性，成為企業亟需攻克的技術難關。
2.信息孤島與研發效率：傳統研發流程中，設計部門專注于CAD軟件生成的產品幾何設計，而工藝部門則關注制造相關的工藝和裝配細節。從而引發頻繁的設計變更，嚴重拖長了研發周期。信息孤島現象的存在，極大地阻礙了研發效率的提升。
3.實施與維護成本：隨著PLM系統與三維CAD軟件集成深化，實施維護成本也隨之攀升。這包括購買多版本軟件許可證的初始投資，以及運行軟件所需高性能硬件設備的采購和升級費用，還涉及長期的運維成本。如何有效控制這些成本，成為企業面臨的一大挑戰。
針對這些挑戰，三品軟件自研的支持“圖紙驅動”設計研發模式的管理工具——三品PLM系統。三品PLM系統能夠深度集成市面上主流的二維/三維機械設計CAD和電路設計EDA軟件，確保數據的無縫流轉和高效協同。

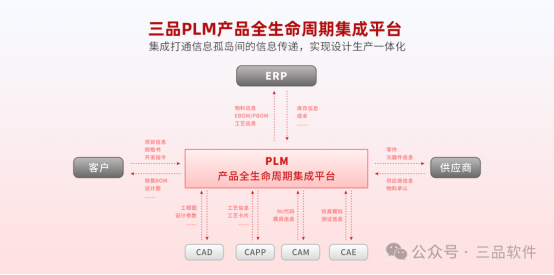

三品PLM系統與CAD集成介紹
三品PLM系統能深度集成Pro/ENGINEER、Solidworks、UG、Solid Edge等三維CAD軟件，以及AutoCAD、中望、浩辰、CAXA等二維CAD軟件和Protel/AD、Cadence等電子設計EDA軟件。確保數據無縫流轉與高效協同，有效解決數據格式兼容、版本變動及集成接口復雜等問題。
三品PLM系統能從已完成的圖紙中精準提取物料屬性和裝配信息，自動生成產品結構樹與BOM物料清單。在設計軟件中嵌入在線菜單，使用戶能夠在設計軟件環境下直接查詢、獲取及編輯PLM存儲的數據。有效消除部門間的信息隔閡，提高研發效率。
三品PLM系統提供靈活的部署方案、高效的運維服務以及豐富的培訓資源，幫助企業有效控制購買軟件許可證、高性能硬件設備采購與升級等多方面的成本。
三品PLM系統的獨特優勢
1.三維產品模型信息的精準提取：三品PLM系統在處理三維產品模型信息時能夠依據不同類型的模型，精確地抓取所需的關鍵數據。對于零件圖，三品PLM系統會重點提取材料屬性、重量和尺寸等信息；而對于裝配圖，則著重于捕捉零部件間的裝配約束和配合關系。

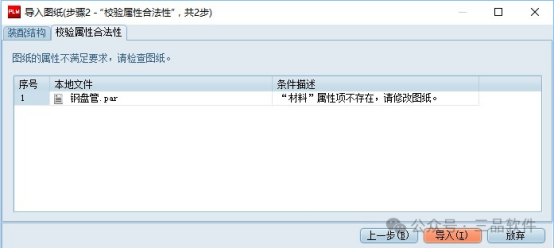

更為重要的是，三品PLM通過與CAD圖紙（模型）的屬性映射機制，嚴格校驗提取過程中的屬性信息，從而確保數據的準確性和一致性。

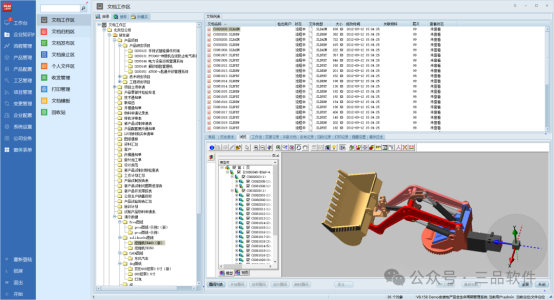

2.強大的三維瀏覽功能與開放接口：三品PLM系統能夠兼容多達400余種文件格式，滿足用戶在瀏覽多樣化文件時的需求。同時，開放的二次開發接口為用戶提供高度的靈活性，便于進行個性化定制和功能擴展，進一步提升用戶體驗和工作效率。
3.高層次的信息集成與互動：三品PLM系統能夠?qū)崿F(xiàn)產品結構信息的集成互動并確保版本一致性，讓產品設計、制造和維護各階段的產品結構信息都可同步更新。在三維模型變更時，三品PLM系統可自動追蹤和管理關聯的模型文件版本以保證數據完整準確，同時具備自動識別能力，在工程師修改圖紙時能精準識別有裝配關聯或參數約束關系的圖紙，有效防止設計更改遺漏，極大提升設計成果精確度。
三品PLM在三維CAD環境中的應用與解決方案
在SolidWorks環境中，三維模型的變更管理面臨著獨特的挑戰。由于三維模型之間以及模型與工程圖之間存在復雜的關聯關系，任何修改都可能波及到多個相關聯的模型文件。這不僅增加版本控制的難度，還可能導致設計錯誤和不一致性。傳統的二維集成方法，如簡單的嵌入式操作菜單、圖紙文件保存和零部件信息提取，已無法滿足三維模型的需求。三品PLM系統通過深入理解三維模型的特殊性，提供更為全面的解決方案。

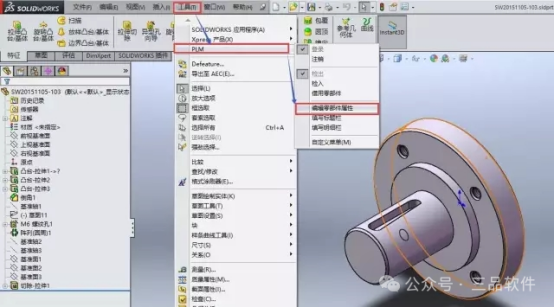

三品PLM系統在與三維CAD軟件（如SolidWorks）實現集成的過程中，特別針對版本管理和變更管理的特殊需求進行了深入考量，并具備以下核心能力：
1.修改追蹤能力：三品PLM系統能精確識別并記錄用戶對哪些模型文件進行修改，同時保存詳盡的修改歷史記錄，確保設計變更透明性和可追溯性。

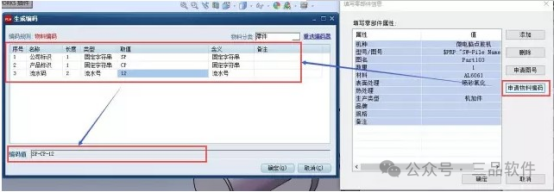

2.權限管理機制：依據用戶的角色和權限級別，嚴格控制其對特定模型文件的修改權限。通過這種機制，有效防止對標準件或其他設計人員創建的模型進行非授權的修改，從而維護設計數據的一致性和安全性。

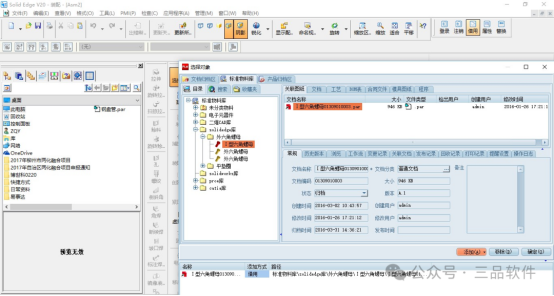

在Solid Edge軟件的集成環境中，三品PLM系統支持用戶直接從系統內部借用零部件以加速裝配過程。工程師和設計師輕松訪問PLM系統中龐大的零部件庫，快速識別并選用符合設計需求的標準化或已驗證的零部件。顯著提高裝配效率，為用戶構建更便捷高效的工作流程，大幅縮短產品開發周期。
